درایو مدیوم ولتاژ سری PSMVD پرتوصنعت

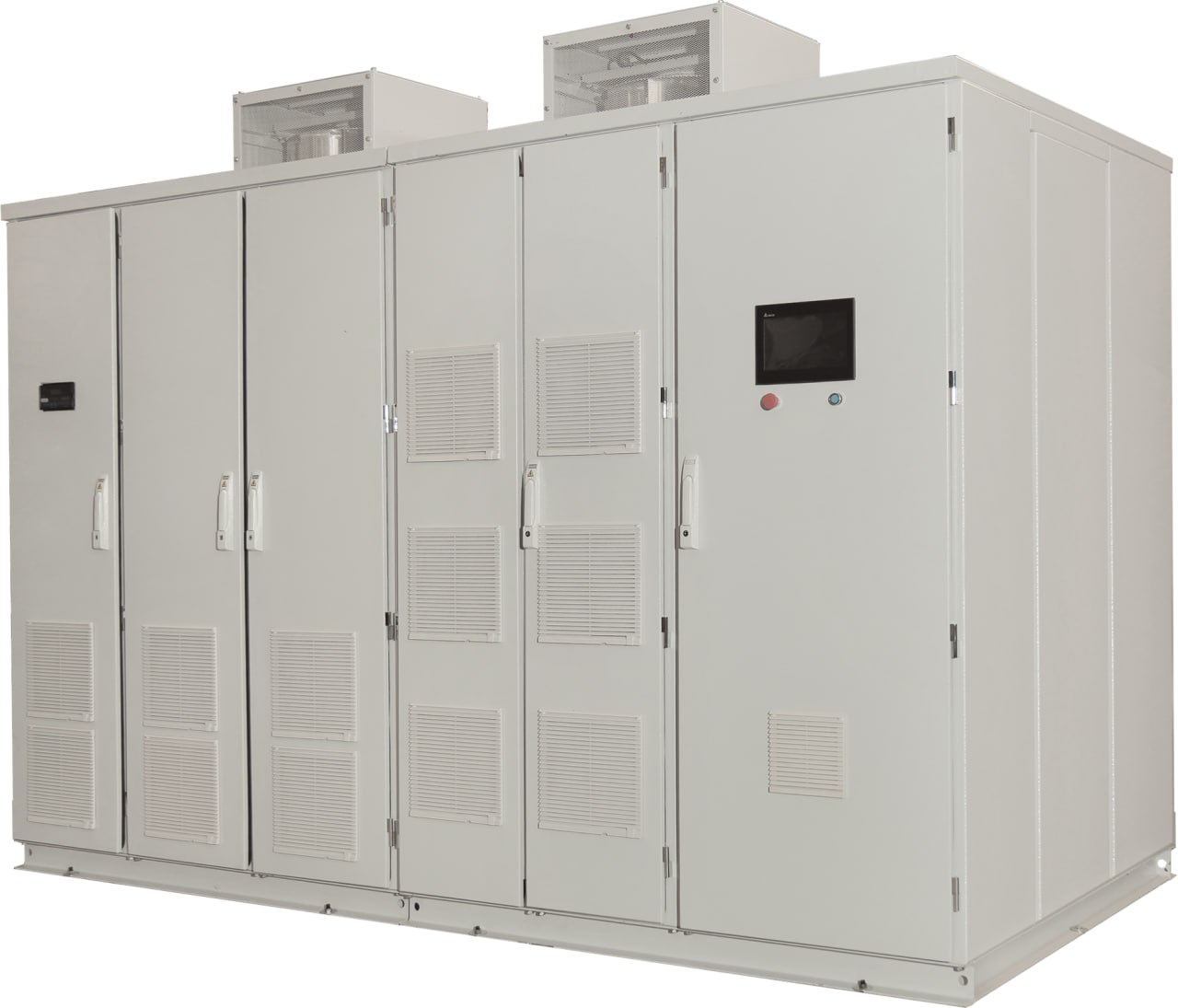

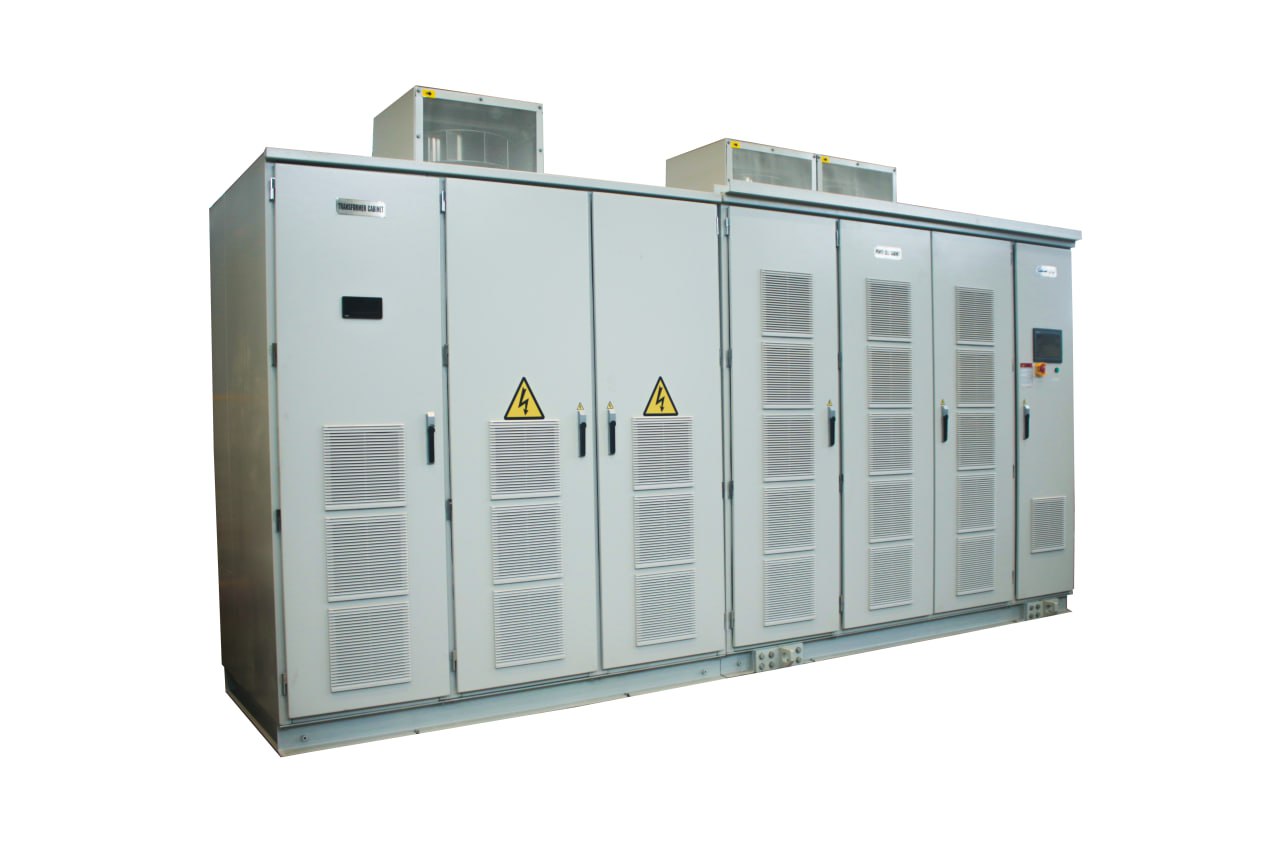

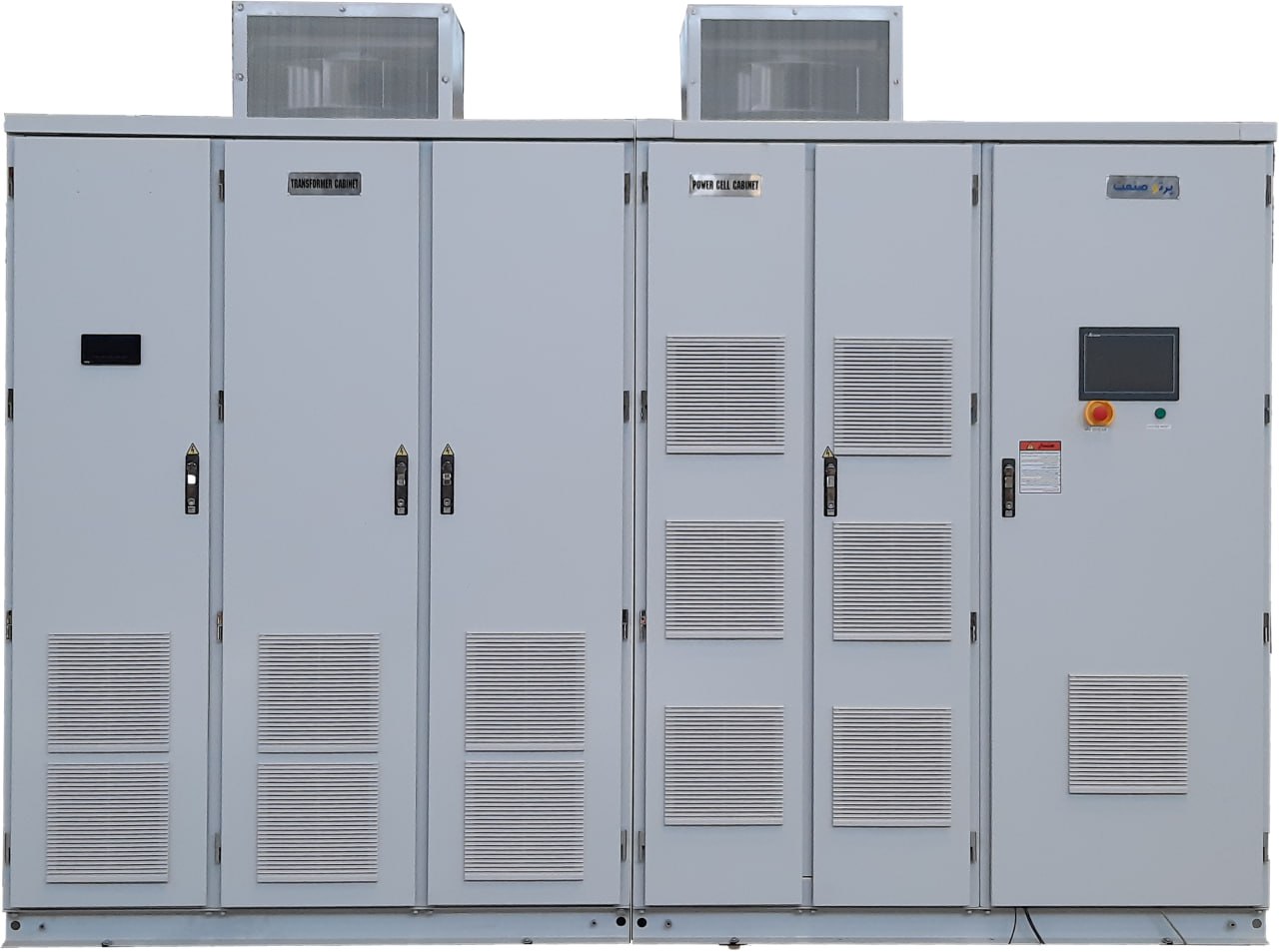

درایو مدیوم ولتاژ PSMVD پرتوصنعت

درایو مدیوم ولتاژ PSMVD پرتوصنعت با بهره‌گیری از تکنولوژی Multilevel H-Bridge Cascaded Inverter طراحی شده و یکی از پیشرفته‌ترین راهکارها برای کنترل موتورهای ولتاژ متوسط محسوب می‌شود. این درایو از سلول‌های قدرت ولتاژ پایین تشکیل شده که به صورت سری کنار هم قرار می‌گیرند و با استفاده از IGBT‌های ولتاژ کم، راندمانی بالاتر از ۹۸٪ ارائه می‌دهد. ضریب توان این سیستم بدون نیاز به خازن اصلاح توان، بیش از ۹۶٪ است. همچنین طراحی چندسطحی آن موجب می‌شود شکل موج ولتاژ و جریان خروجی تقریباً سینوسی باشد و امکان استفاده مستقیم روی موتورها و کابل‌های استاندارد موجود فراهم شود.

مشخصات فنی

• ولتاژ نامی: 3.3 تا 11kV

• توان نامی: 250 تا 7000kW

• فرکانس ورودی: 50/60Hz (±10%)

• محدوده فرکانس خروجی: 0 تا 80Hz

• دقت فرکانس خروجی: 0.01Hz

• اعوجاج هارمونیک: مطابق IEEE519 (THDI <3%، THDV <1%)

• اضافه جریان: %120 جریان نامی به مدت 2 دقیقه

• مد کنترلی: SVPWM – SVC

• بازده: >98%

• ضریب توان ورودی: >0.96

• دمای کاری: 0 تا 40°C

• ارتفاع نصب: تا 1000 متر

• ارتباطات: Modbus RS485، Modbus RTU، Profibus DP، Ethernet

مزایا و عملکرد

این درایو با شکل موج خروجی سینوسی، نوسانات گشتاور (Torque Pulsation) را به حداقل رسانده و گشتاور یکنواخت را در کل محدوده سرعت تأمین می‌کند. طراحی چندسطحی آن نیاز به فیلتر خروجی اضافی را برطرف کرده و باعث کاهش تنش‌های ولتاژی و جریانی روی شبکه برق کارخانه می‌شود. همچنین، استفاده از سلول‌های قدرت ماژولار ولتاژ پایین، سرویس و تعمیرات را بسیار ساده و سریع کرده است.

چرا درایو PSMVD انتخاب هوشمندانه‌ای است؟

• راندمان بالا و ضریب توان نزدیک به یک

• هارمونیک بسیار پایین مطابق استاندارد IEEE519

• سازگار با موتورها و کابل‌های استاندارد بدون محدودیت طول کابل

• طراحی ماژولار برای تعمیر آسان و سریع

• قابلیت اطمینان بالا و مقاوم در برابر خطاهای شبکه

کاربردهای متداول درایو مدیوم ولتاژ PSMVD

• صنایع فولاد و سیمان

• پتروشیمی و نفت و گاز

• پمپ‌ها و فن‌های بزرگ

• کمپرسورها و ماشین‌آلات سنگین صنعتی

• سیستم‌های انتقال توان و کاربردهای با توان بالا

درایو مدیوم ولتاژ PSMVD؛ راندمان بالا، اطمینان پایدار

انتخاب این درایو به معنای بهره‌مندی از بالاترین راندمان، کاهش هزینه‌های انرژی و نگهداری، و دستیابی به کنترل پایدار در شرایط صنعتی سنگین است. ماژولار بودن، هارمونیک پایین و ضریب توان عالی، PSMVD را به راهکاری مطمئن و اقتصادی برای هر واحد صنعتی بزرگ تبدیل می‌کند.
